Prérequis installation MicroGC 990
TABLE DES MATIÈRES
Présentation de l’instrument

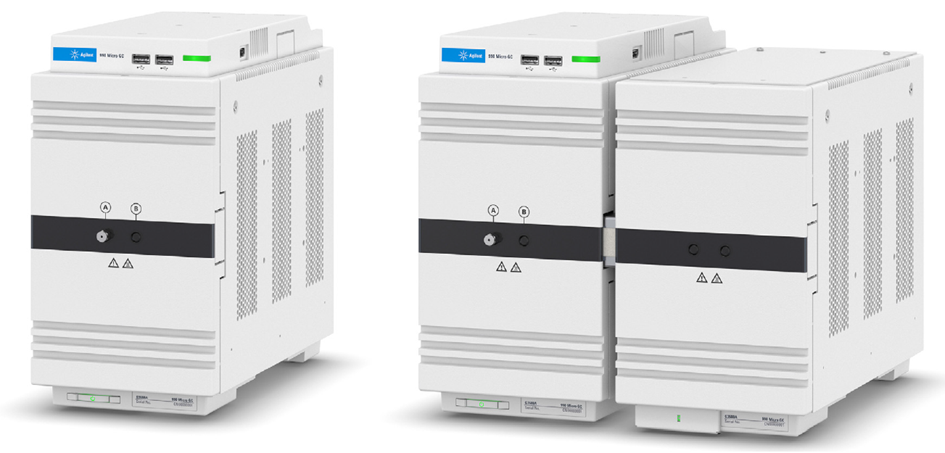

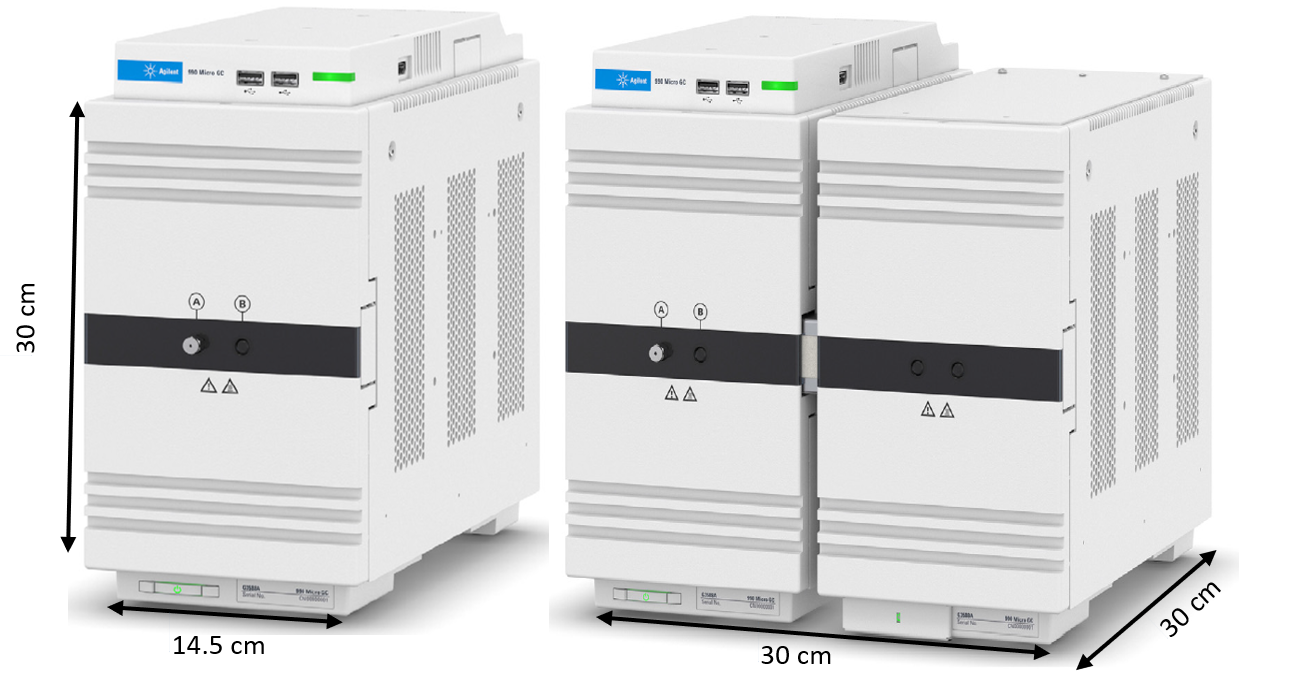

MicroGC de laboratoire

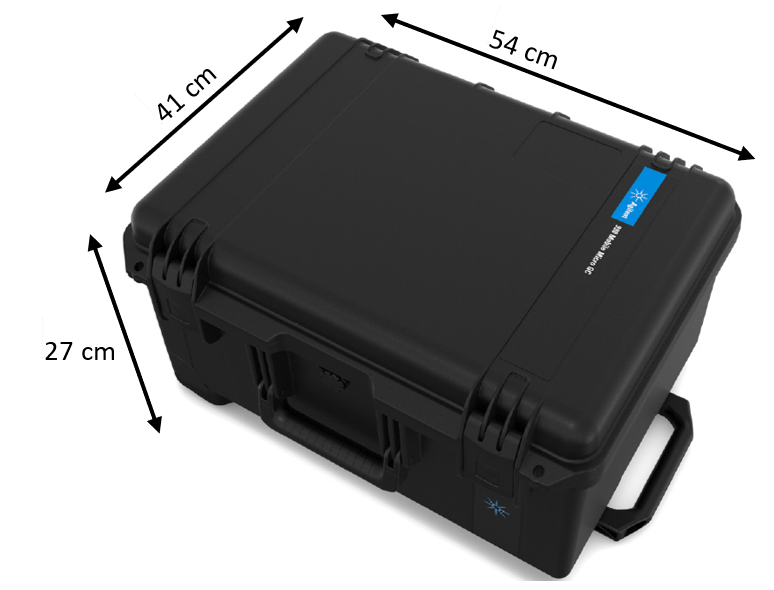

MicroGC mobile
Connexion fluidique

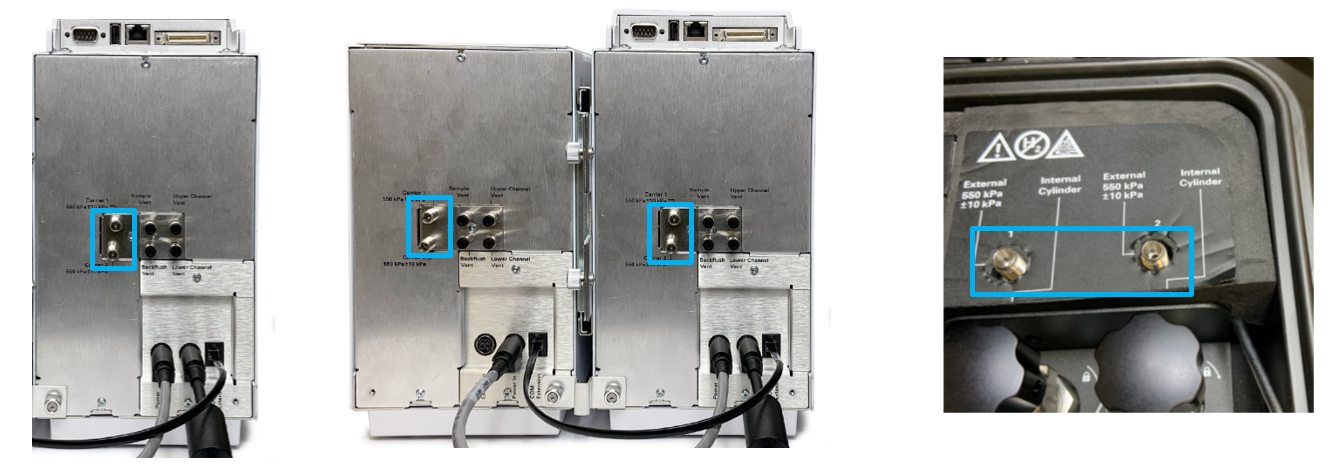

Gaz vecteur
Les gaz vecteurs utilisables sont Hélium, Argon, Azote ou Hydrogène, suivant l’application. La pureté minimale recommandée est de 99.9995% (5.5).
Le gaz vecteur choisi doit être détendu à 5.5 bars à l’aide d’un détendeur double étage 0-10bars. Il est nécessaire d’utiliser des tubes de diamètre externe 1/8" cuivre ou inox avec des écrous 1/8" de type Swagelok inox ou laiton.
Gaz échantillon / étalon
Le gaz échantillon doit être un gaz propre et sec ne contenant ni particules ni liquides. L’analyse d’acide et/ou de base forte est proscrit.
La pression maximale autorisée pour le gaz échantillon est de 1 bar relatif.
Il est nécessaire d’utiliser un tube en inox de diamètre externe 1/16" permettant l’utilisation d’écrou 1/16" de type Swagelok.
Le gaz étalon doit avoir une composition proche de celle du gaz échantillon.
Gaz échantillon / étalon
Le gaz échantillon doit être un gaz propre et sec ne contenant ni particules ni liquides. L’analyse d’acide et/ou de base forte est proscrit. La pression maximale autorisée pour le gaz échantillon est de 1 bar relatif.Il est nécessaire d’utiliser un tube en inox de diamètre externe 1/16" permettant l’utilisation d’écrou 1/16" de type Swagelok.Le gaz étalon doit avoir une composition proche de celle du gaz échantillon.Il est fortement déconseillé d’utiliser des tubes en plastiques pour toutes les connexions fluidiques.
Alimentation électrique
Le MicroGC a besoin d’une seule prise électrique.
Si l’ordinateur est fourni par SRA, il est nécessaire de prévoir au moins 2, voire 3, prises électriques.
Communication
Les gaz vecteurs utilisables sont Hélium, Argon, Azote ou Hydrogène, suivant l’application. La pureté minimale recommandée est de 99.9995% (5.5).
Le gaz vecteur choisi doit être détendu à 5.5bars à l’aide d’un détendeur double étage 0-10bars. Il est nécessaire d’utiliser des tubes de diamètre externe 1/8" cuivre ou inox avec des écrous 1/8" de type Swagelok inox ou laiton.
- Gaz échantillon/Etalon
Le gaz échantillon doit être un gaz propre et sec ne contenant ni particules ni liquides. L’analyse d’acide et/ou de base forte est proscrit.
La pression maximale autorisée pour le gaz échantillon est de 1 bar relatif.
Il est nécessaire d’utiliser un tube en inox de diamètre externe 1/16" permettant l’utilisation d’écrou 1/16" de type Swagelok.
Le gaz étalon doit avoir une composition proche de celle du gaz échantillon.
Connectique- Alimentation électrique
Le MicroGC a besoin d’une seule prise électrique.
Si l’ordinateur est fourni par SRA, il est nécessaire de prévoir au moins 2, voire 3, prises électriques.
- Communication
L’instrument est relié à l’ordinateur avec un câble LAN (RJ45). Il est nécessaire d’avoir une ou plusieurs carte(s) réseau sur l’ordinateur destiné au MicroGC.
Si l’ordinateur n’est pas fourni par SRA Instruments, la configuration minimale de l’ordinateur pour le pilotage de l’appareil est la suivante :
OS | Vitesse processeur | Mémoire |
Windows 10/11 PRO | 3GHz Quad Core | 8 GB |
